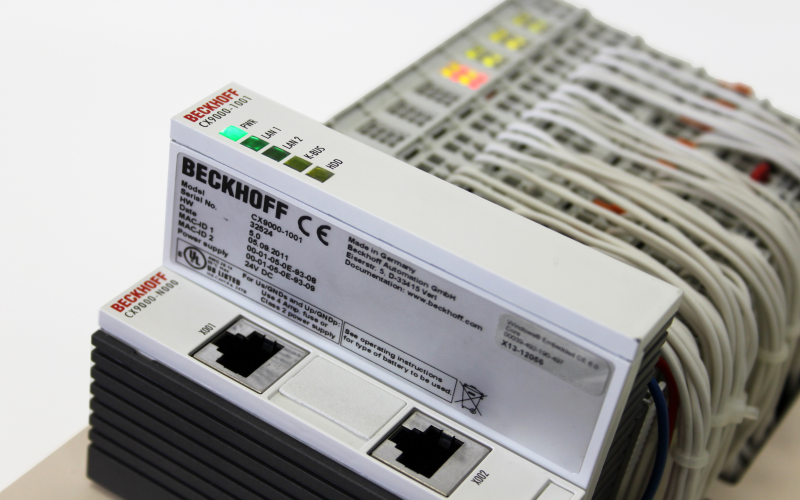

PROGRAMMATION DES AUTOMATES BECKHOFF SOUS TWINCAT
Date de mise à jour: 01-01-2021
Acquérir les compétences pour réaliser de bout en bout la programmation des automates BECKHOFF sous TWINCAT, savoir concevoir l'application , architecturer son programme , réaliser une communication (réseau selon vos applicatifs) , et utiliser les fonctionnalités du logiciel TWINCAT.
Automaticiens ayant les bases de la programmation .
Méthode participative avec conception d'un programme complet sur une partie opérative (version 2017 - E/S Cablées et communiquante en PROFINET, MODBUS TCP, ETHERNET IP...), et possibilité d'utilisation d'une partie opérative dite de régulation (verion 2018).
Présentation du logiciel TWINCAT PLC.
- Notion de tâches temps-réel, interface de visualisation en barre de tâche.
Configuration matérielle.
- Présentation des modules d’entrées/sorties, présentation du bus de terrain PROFIBUS DP.
- Utilisation de TWINCAT System Manager.
- Configuration des modules d’entrées/sorties déportés, adressage des points, mapping.
Logiciel de programmation TWINCAT PLC Control.
- Structure d’un programme (POUs Programm Object).
- Déclaration des variables internes et adressées, les types.
- Chargement du programme dans l’automate.
- Les langages de la norme IEC 1131.3 : IL, LD, ST, FBD et SFC.
- Le langage CFC, spécifités de programmation.
- Les instructions de base : logique combinatoire et séquentielle.
- Fonctions d’automatisme : temporisations, compteurs, fronts.
Conception d'un programme automate
- Critère de choix dans la déclaration des variabes
- Conceptualisation et création de boites fonctionnelle
- Critère de choix pour la programmation, quel langage pour quelle programamtion ?
Mise en oeuvre d'une communication
- Mise en oeuvre d'une communication dans le(s) protocole de communication de votre choix.
Présentation des bibliothèques (en option)
- Présentation et utilisation de bibliothèque spécifique (quelle que soit la nature)
- Création de sa propre bibliothèque et procédure d'utilisation inter-applications (versioning ...).
Outils de dépannage :
- Visualisation dynamique du programme et forçage des variables.
- Initialisation et maintien des valeurs des variables.
- Etats de l’automate et des tâches et utilisation des références croisées.
- Utilisation du traceur de variables : TWINCAT Scope View.
Mise en place des formations d'un commun accord avec le commanditaire après validation de la formation
Prendre connaissance du programme et vérifier les prérequis des stagiaires (un test est disponible le cas échéant)
Le formateur évaluera les stagiaires au cours du stage lors des mises en situation pratiques. Les résultats seront disponibles dans l'attestation de fin de formation individuelle.
TARIFS 2024
Référence : PTWIN Durée : 4 jours Durée inter : 3 jours Options : 1 jour Prix intra : à partir de 1100 €/j (estimatif pour 4 stagiaires sans depl)
